Victron vs Renogy .....

[Lasseboy]

Lite svårt att ha idéer utan att se ett kopplingsschema på hur ditt system ser ut (om det finns ett sådant längre upp i tråden har jag missat det). Är den nya laddaren ansluten till alla och exakt samma kablar (förutom den lilla vita) som den gamla laddaren var ansluten till? Och är det inget annat som ändrats i kopplingarna i samband med att nya laddaren kopplades in?

Jo så är det, har inte ändrat nått, förutom att den lilla kabeln inte har kopplats på Victron laddaren.
Ska gå igenom alla säkringar en gång till, men tror inte att nån är trasig.
.Hittade detta på nätet:
.
Den vita signaltråden på CBE CB516 har två funktioner.



1. För att manövrera nätladdningsreläet för B1 (fordonsbatteri). Detta relä finns i det nedre högra hörnet av DS520 PCB. Den omvända blockeringsdioden och den strömbegränsande (2A) termistorn (en blå skiva) ligger intill.



2. För att ge "Mains ON"-signalen till PCxxx-displayenheten. Ikonen på min DS520 är en symbol med 2 stift.



Utan den vita signalkabeln kommer du att förlora nätladdningen av startbatteriet och indikeringen nätström PÅ. Ett intressant arbete runt som jag har sett nyligen var att använda en liten plugg typ 12V PSU för att mata in i DS520 eller DS300. Nätströmmen ON-utgången på CB516-laddaren är bara klassad till 50mA, så en 500mA PSU skulle vara mer än tillräcklig. Det uttag som nätaggregatet är anslutet till ska naturligtvis inte kunna försörjas via en växelriktare.


Finns ju så många CBE cb 516 modeller.
.



[Mats S]

Du kanske är på rätt spår där. Om den vita signaltråden är ansluten till stiftet som kallas Net signal i första bilden så står det ju i klartext där att det är en +12 V signal. Och en sådan kanske går att få ut den nya laddaren också. Om inte annat finns ju dess utgående laddningsspänning, som iofs är en bit över 12 V.



[Lasseboy]

Du kanske är på rätt spår där. Om den vita signaltråden är ansluten till stiftet som kallas Net signal i första bilden så står det ju i klartext där att det är en +12 V signal. Och en sådan kanske går att få ut den nya laddaren också. Om inte annat finns ju dess utgående laddningsspänning, som iofs är en bit över 12 V.

JO är nästan säker nu på att den ska in i +, hittade även hur det är kopplat fram till min panel och där står det att från laddaren till Säkrings box vidare till panelen.
På sidan 15 kan an se detta



[Mats S]

Jag får nog ta tillbaks förslaget om att ev. ansluta vita tråden till utgången för laddningsspänningen på nya laddaren. För den är väl kopplad direkt till bodelsbatteriet dvs där är spänning hela tiden? Det du skall ha till vita tråden är ju en 12 V spänning bara när laddaren är inkopplad till 230, om vi förstått rätt. Finns det någon separat sådan ”signalutgång” på den nya laddaren?



[Pelk]

Ett potentialfritt relä borde lösa biffen.
Som sluter en 12V-krets med den "vita kablen", när "reläbryggan" matas med 230V.



[Lasseboy]

Jag får nog ta tillbaks förslaget om att ev. ansluta vita tråden till utgången för laddningsspänningen på nya laddaren. För den är väl kopplad direkt till bodelsbatteriet dvs där är spänning hela tiden? Det du skall ha till vita tråden är ju en 12 V spänning bara när laddaren är inkopplad till 230, om vi förstått rätt. Finns det någon separat sådan ”signalutgång” på den nya laddaren?

Har 3 st + utgångar och 1 minus, finns ingen separat ingång.
Plåtis Tobbe har gjort en video som jag länkade till och han kopplade rakt in.
Den laddare har väl bara spänning när 230 är kopplad annars är den död



[Knut]

Nå som jeg vet det er en cbe elblock så vet jeg at alle ladere kan lade bilbatteriet når bobatteriet er nesten fullt. Jeg beskrev mekanismen som finnes inne i elblocken i innlegg #280 i denne tråden. Det eneste som kreves av ladere er at de kommer over 13,8V ved bobatteriet og spenningen på bilbatteriet er under 12,8V om jeg fortsatt husker de rette verdiene etter over 10 år. Ladningen av bilbatteriet blir uten annen begrensning enn det som kommer av spenningsfall gjennom kablingen da ebl kobler direkte uten egen strømbegrensning.



[Lasseboy]

Ett potentialfritt relä borde lösa biffen.
Som sluter en 12V-krets med den "vita kablen", när "reläbryggan" matas med 230V.

Oj där blev det överkurs får googla



[Knut]

Er ikke denne hvite kabelen kun et signal til panelet om å vise at 230V er tilkoblet? Om laderen ikke har en slik utgang så er det mulig å simulere dette signalet. Men det har ingen annen funksjon enn å slå på en lampe i displayet. Jeg ville glemme denne lampen om det ikke finnes lett tilbjengelig.



[Pelk]

Men det har ingen annen funksjon enn å slå på en lampe i displayet.

Den reglerade laddningen till "motor-/startbatteriet" också, vad jag förstod.



[Lasseboy]

Är inte denna vita kabel bara en signal till panelen för att visa att 230V är ansluten? Om laddaren inte har en sådan utgång är det möjligt att simulera denna signal. Men den har ingen annan funktion än att tända en lampa i displayen. Jag skulle glömma den här lampan om den inte är lättillgänglig.

Nu när jag vet att det är ett cbe elblock vet jag att alla laddare kan ladda bilbatteriet när hembatteriet är nästan fullt. Jag beskrev mekanismen inuti elblocket i inlägg #280 i denna tråd. Det enda som krävs av laddare är att de kommer över 13,8V vid husbatteriet och spänningen på bilbatteriet är under 12,8V om jag fortfarande kommer ihåg rätt värden efter över 10 år. Laddningen av bilbatteriet är utan annan begränsning än den som kommer av spänningsfall genom kablaget då ebl ansluter direkt utan egen strömbegränsning.

Är inte denna vita kabel bara en signal till panelen för att visa att 230V är ansluten? Om laddaren inte har en sådan utgång är det möjligt att simulera denna signal. Men den har ingen annan funktion än att tända en lampa i displayen. Jag skulle glömma den här lampan om den inte är lättillgänglig.

Bodelsbatteriet hade 14.6 när jag mätte, bildelsbatteriet hade 12.6 v igår.
.
.Vet ej men tror att detta stämmer:
.
Den vita signaltråden på CBE CB516 har två funktioner.


1. För att manövrera nätladdningsreläet för B1 (fordonsbatteri). Detta relä finns i det nedre högra hörnet av DS520 PCB. Den omvända blockeringsdioden och den strömbegränsande (2A) termistorn (en blå skiva) ligger intill



[Pelk]

Oj där blev det överkurs får googla

Googlade lite också - tolkar det som att detta relät skulle fungera.
230V spole med kontaktorer för Max 10A vid 24VDC - Och potentialfritt vad jag kan förstå.

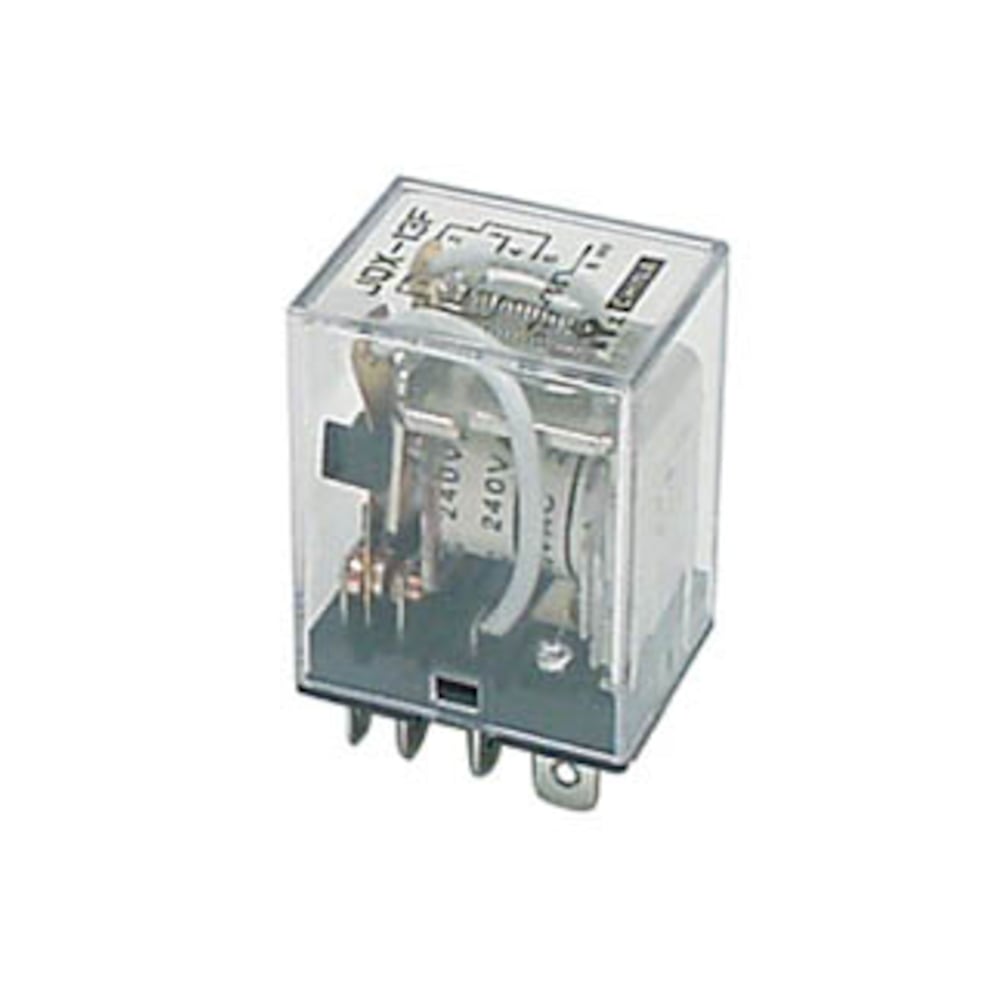

2-poligt relä 240 V AC - Reläer

2-poligt växlande relä med spolspänning 240 V AC. NC eller NO (öppnande eller slutande). För lödning, flatstiftanslutning eller placering i sockel (36103). Maxbelastning: 10 A vid 250 V AC eller 24 V DC. Motstånd: 14,4 kΩ. Strömförbrukning: 1,2 W. Mått: 3

www.kjell.com



[Lasseboy]

Googlade lite också - tolkar det som att detta relät skulle fungera.
230V spole med kontaktorer för Max 10A vid 24VDC - Och potentialfritt vad jag kan förstå.

2-poligt relä 240 V AC - Reläer

2-poligt växlande relä med spolspänning 240 V AC. NC eller NO (öppnande eller slutande). För lödning, flatstiftanslutning eller placering i sockel (36103). Maxbelastning: 10 A vid 250 V AC eller 24 V DC. Motstånd: 14,4 kΩ. Strömförbrukning: 1,2 W. Mått: 3

www.kjell.com

Visa bilaga 42611

MM ska jag sätta den mellan batteri laddarens + pol och kabeln som går till El centralen och vidare till manöverpanelen.
Nu blev det snurrigt i min lilla ärta!



[Mats S]

Bodelsbatteriet hade 14.6 när jag mätte, bildelsbatteriet hade 12.6 v igår.
.
.Vet ej men tror att detta stämmer:
.
Den vita signaltråden på CBE CB516 har två funktioner.


1. För att manövrera nätladdningsreläet för B1 (fordonsbatteri). Detta relä finns i det nedre högra hörnet av DS520 PCB. Den omvända blockeringsdioden och den strömbegränsande (2A) termistorn (en blå skiva) ligger intill

Jag tror också det stämmer. Dina spänningsmätningar + texten du hittat (1. För att manövrera... osv) + den del av ett kretsschema för en CBE elcentral jag kopierat nedan bekräftar varandra.

Min tolkning: B2 = bodelsbatteri, B1 = startbatteri, Carica batterie = laddare. När laddaren är på och styrsignalen Net signal (S), som är ansluten från vänster till den krets som jag ringat in med rött, är aktiv så släpps en begränsad ström genom kretsen från laddaren till B1.



[Lasseboy]

Jag tror också det stämmer. Dina spänningsmätningar + texten du hittat (1. För att manövrera... osv) + den del av ett kretsschema för en CBE elcentral jag kopierat nedan bekräftar varandra.

Min tolkning: B2 = bodelsbatteri, B1 = startbatteri, Carica batterie = laddare. När laddaren är på och styrsignalen Net signal (S), som är ansluten från vänster till den krets som jag ringat in med rött, är aktiv så släpps en begränsad ström genom kretsen från laddaren till B1.



Visa bilaga 42616

Ska ta och prova i helgen, vad kan bli fel? säkringen går sönder, då är det bara byta säkringen.
Vi får se!! TAck!
