Inredning Kökshylla, förvaring, lättvikt, Sanwich-komposit

[Raasken]

Nu har jag äntligen kommit till skott med ett projekt
som "legat på hyllan ett par år"... suck!

Arbets- och avställnings-yta i köket saknas i många HB.
Inspirerad av vissa HB med taksäng,
vilken landar på en stödyta placerad ovanför
ryggstödet på soffan, vid bordet, framför köket.

Eftersom jag redan hade en del Hi-Tech material liggande
så fick det bli Sanwich-komposit med integrerad träfanér.

Gjorde först en grov prototyp i wellpapp och smältlim.
Vissa justeringar utfördes på proton, typ hänsyn till synvinklar,
rörelse-restriktioner för kocken, mm osv.

Sen tillverkades Sanwich-komposit-paneler från grunden.
Distansmaterial Divinycell, fådd 0,75mm ädelträ-fanér, PU-lim, 80 g glasväv,
Epoxy NM 275, Fin-Padding, tålamod, pannben, tidsmiljonär,
samt en genuint förvärvad korpulens

Nu är så mycket tid och arbete investerat
att jag bara smältlimmar ihop panelerna för testkörning under innevarande säsong.
Sen efter säsongsutvärdering och evt justering blir det redig "Hard-Core" med PU-lim!
Lagd sådan limfog ligger!!!

Viktväktare kan notera dagens invägning 1165g.
Några konsol-stag och förstärkningar är planerade,
men siktar under 1500g totalt.

Kul om flera fyller på tråden med relevant material.
Ska vi säga kök, förvaring, avställningsytor, lättvikt, kluriga lösningar?

Paragrafrytteri, samt övrig OT= NEJ TACK! Starta en egen tråd!

Mvh kökets lättviktare...



[JanneB]

Jag hoppas att Raasken godkänner detta inlägg.

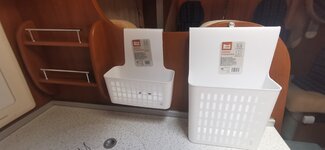

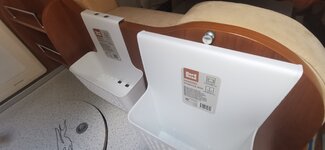

Här visas min blygsamma insats för att göra glad min Bättre och Skönare Andra Halvan. Maria har ofta klagat att det inte finns tillräckligt med utrymme/platser nära diskbänken och nyligen har jag hittat sådana "hanging storage box". Nu hoppas jag att hon blir jätteglad.



[ThomasA]

Ser riktigt bra ut. Ett vanligt önskemål är att öka avlastningsutorna. I min förra bil gjorde jag på detta sätt. Enkelt.



[Raasken]

Ny uppdatering.

Flera konsolstöd, av olika anpassade former, på plats .
De stöden är också ner-dragna, en bit, över original-snickeriet,
då får jag även fixering i bilens längd-riktning ;-)

En liten stödpunkt är skruv-limmad mot ytterväggen.
Jajamensan, jag mätte noga före borrning och val av skruvlängd!
Och expanderande limmet är inne i hålet och på skruvens kärna,
inte på väggen ;-)
Prylen heter, enl påsen, innerhörns-beslag, B-tema.

Realistisk provbelastning utförd inför stundande weekend.
Med tanke på nötternas placering kunde man möjligen utbrista... Skål!



[Raasken]

Fasta förbindelser är ofta stabila...
Minsta åverkan på original-snickeriet vill nog de flesta, även jag.
Att säkra hyllan i tvärled löstes med endast 1 förband.
Islagsmutter, Pinnskruv, Nitmutter (o-expanderad!).
Mätte 3 ggr, men borrade bara 1 ggr.
Inför stundande Midsommar måtte åtminstone nya hyllan vara stadig!



[Raasken]

Kom igång på riktigt i kökets utveckling.
En förlängning av bänkskivan vore förträffligt användbart.
Ok, wellpapp, smältlim och tejp.
Snabb attrapp, kvickt och lätt.
Utvärdera, fundera, modifiera.
Sen tar vi fram äkta material.
Men mycket kvar att finlira med.
Planerar att ha skivan löstagbar, och konsolerna flyttbara.
Bild:



[Raasken]

En vikbar konsol, mitt för diskbaljan.
Och en skjutbar bakom baljan, närmast mellanväggen till soffan,
blev min lösning.
När vikbara konsol-prototypen, av wellpapp, funnit sin form och placering,
skapade jag förstärkningar och för-tjockning av infästnings-områdets baksida.
Notera gärna nya bänkskivans uppbyggnad, 7-lagers sandwich...
-För att jag både har och kan, haha ;-)



[Lasseboy]

I vår bil hade de tänkt på avlastningsbordet, men platsen för kryddor vet jag inte hur det tänkte , inte ens de minst kryddburkar får plats.



[Raasken]

Lyckades hitta ett kraftigt, rostfritt gångjärn.
Precis så stort som utrymmet medger.
Dessutom går gångjärnet lagom trögt,
bra för att slippa skrammel och vibrationer.
De urborrade lätt-hålen i konsolen sparade
flera gram!



[Raasken]

Den skjutbara konsolen bakom baljan,
närmast mellanväggen till soffan.
En låd-skena, expansions-skena med lämplig stabilitet anskaffades.
Ett hål i skåpväggen skapas.
Och vips så inser jag att det hålet kommer att döljas av den andra konsolen,
vid invikt läge.
Jag kommer förstås hävda att det är resultatet av genuin planering



[Raasken]

Vill kunna fixera skivan vid användning.
Tänker att en ving-skruv genom konsolen
och upp i skivans undersida kunde fungera.
Ingjutning av gängad M5,
nitmutter blir nästa steg. (utan/före stukning)
Flänskanten räfflas, mantelytan likaså.
2-komp Epoxi och microballonger ger bra fäste.
Insidan av nitmuttern pluggas med en vaxad skruv (smält stearin)
Vinkelrät fixering m.h.a ett par metallstycken med Ø5mm hål i mitten.
Vinylbitarna förhindrar ofrivillig fastlimning av fixturen, behändigt!



[Raasken]

Minsann, det ser ut att fungera, åtminstone på arbetsbänken



[Raasken]

Det börjar arta sig väl.
Ska skapa ett litet lokalt parallellt plan,
där vingskruven kan landa.
Sen får det bli ett dragsnöre i rullskenan.
Kanske en nyckelring i änden, större än hålet för skenan.
Då finns nyckelringen alltid kvar på utsidan av skåpsidan,
mycket önskvärt!



[Raasken]

Varning för fara! Anledningen kan bero på flera skäl.
Vissa detaljlösningar kan härledas
till gamla präglingar inom olika yrken och hobbys.
Även känt som grav "Yrkesskada"
Tryck-mottagande plan, var det sagt.
Klart att jag har en bit stavlimmad Bok.
Den måste, så klart, orienteras så att änd-träet tar lasten.
"Ännaträet" som det heter på god Småländska & Skånska.
Framgent kommer en elegant ving-skruv köpas eller tillverkas.
Nu simuleras med div kontramuttrar och en bricka.
Provlast med ett Pint Cider lovar gott... och smakar gott
Förresten, betr M5 gängan i nit-muttern.
Om det gäller kompletterings-fylla.
Vad kan passa bättre än en fredags-kväll?



[Thomas Werner]

Kul tråd! Alltid roligt att se byggen.



[Bengt]

Spännande att följa!



[Raasken]

Tack för uppmuntrande och inspirerande uppskattning.

Ett litet omvänt hörnbeslag låser skivan neråt mot skjutbara konsolen.
Så då kommer skivan varken uppåt eller neråt.
Kaos-artad belastningstest verkar godkänd.
Ny Cider-belastning verkar också ok.
Kan jag ta resten av säsongen att fundera på
dragsnörets längd samt diametern på ändens nyckelring?



[Raasken]

Nu har reklam-avd kommit till tals...
Köks-Bänk-förstoringen är bara till vänster om tumstocken.
Ytan till höger om är ett behändigt sideboard tillhörande måltidsavd...
Tar med lite bilder på finliret.
Fjäder-körnare slår själv, utan hammare.
Ändrar en okänd 1/8" fingänga till vanlig M4.
Försänkt skalle med nykapad längd och avgradad.
Draglina i sitt återvunna, gäng-modifierade beslag (troligen el-pryl).
